在電力系統中,變壓器作為核心設備之一,其運行狀態直接關系到供電安全。而“匝間短路”是變壓器內部較為隱蔽卻極具危害性的故障類型之一。很多運行人員在日常巡檢中難以及時發現,一旦發展嚴重,可能引發繞組燒毀甚至設備報廢。因此,深入理解變壓器匝間短路的本質,對于設備運維和故障預防具有重要意義。
從原理上來看,變壓器匝間短路是指同一繞組內部相鄰或部分線圈之間的絕緣被破壞,導致導體之間直接導通的現象。在正常情況下,繞組各匝之間通過絕緣材料隔離,并在交變磁場作用下產生感應電動勢;而一旦發生匝間短路,這些被短接的匝數將不再參與有效電磁轉換,反而在閉合回路中形成較大的環流電流。由于該電流僅受極小的回路電阻限制,其數值往往很大,會迅速引起局部過熱。
從物理意義上講,匝間短路會改變變壓器的等效參數。首先,短路匝數的出現會降低繞組的有效匝數,從而引起變比偏差;其次,大電流環流會導致局部溫升急劇上升,進一步破壞絕緣,形成惡性循環;同時,漏磁通分布也會發生變化,可能引發附加損耗增加。因此,即便是輕微的匝間短路,如果不及時處理,也可能逐漸演變為嚴重故障。
在實際運行中,匝間短路的誘因主要包括絕緣老化、過電壓沖擊、機械應力變形以及長期過負荷運行等。例如,在短路沖擊電流作用下,繞組可能發生位移或變形,導致絕緣受損;而潮濕環境或油質劣化也會加速絕緣性能下降。這些因素疊加,使得匝間短路具有一定的漸進性和隱蔽性。
在檢測方法方面,由于匝間短路初期不一定表現為明顯的外部異常,因此需要借助專業測試手段進行判斷。其中,直流電阻測試是一種常用且有效的方法。通過測量繞組各相直流電阻值,并與歷史數據或出廠數據進行對比,可以發現是否存在異常偏差。如果某一相電阻明顯降低,可能意味著該相內部存在短路匝。此外,還可結合變比測試、頻響分析(FRA)及局部放電檢測等手段進行綜合判斷,提高診斷準確性。

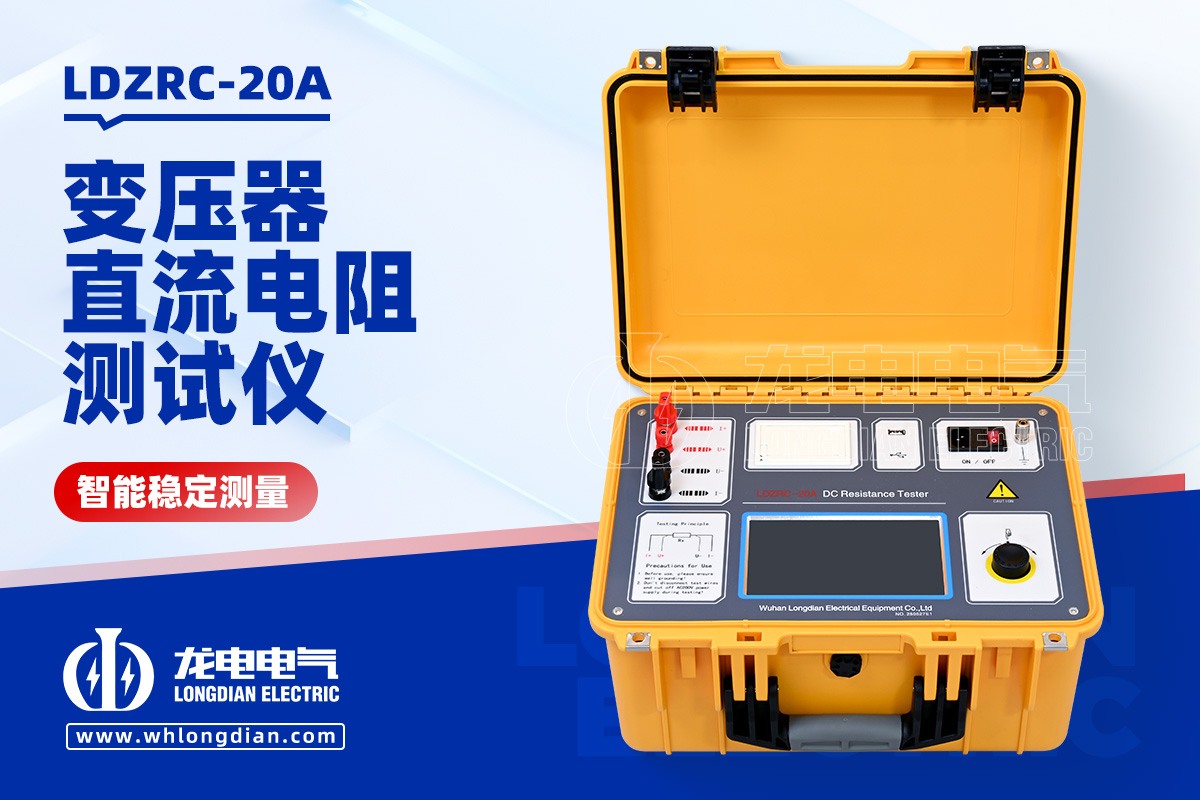

在實際應用中,武漢市龍電電氣設備有限公司生產的變壓器直流電阻測試儀,能夠實現高精度電阻測量,并具備自動換檔、數據存儲與分析功能,特別適用于變電站預試及設備檢修場景。這類設備不僅測量速度快,而且重復性好,有助于運維人員快速發現繞組異常,為匝間短路的早期診斷提供可靠依據。
值得注意的是,匝間短路并不總是立即導致設備停運,但其潛在風險極高。一旦發展到一定程度,可能引發繞組燒毀、油溫異常升高甚至引發安全事故。因此,在日常運維中,應重視定期試驗與數據趨勢分析,做到早發現、早處理。
綜上所述,變壓器匝間短路是一種由絕緣失效引起的內部故障,其本質是局部繞組形成低阻閉合回路并產生大電流。通過科學的檢測手段,特別是直流電阻測試,可以有效識別早期隱患。加強設備狀態監測與預防性試驗,是保障電力系統安全穩定運行的重要措施。
