在電力電纜運行過程中，屏蔽層作為重要的保護結構，承擔著均勻電場、抑制電磁干擾及保障運行安全的關鍵作用。一旦屏蔽層發生破損、接地不良或局部腐蝕，不僅會影響電纜的絕緣性能，還可能引發局部放電甚至故障停運。因此，快速、準確地檢測電纜屏蔽層故障，是電纜運維中的重要工作內容。

在實際檢測中，電纜故障測試儀是最常用的專業設備之一。其通過多種測試方法的組合應用，可以實現對屏蔽層故障的定位與性質判斷。常見方法包括低壓脈沖法、直流電橋法以及路徑檢測與故障點精確定位技術等，不同方法適用于不同類型的故障場景。

首先，在初步判斷階段，可采用低壓脈沖法（TDR時域反射法）對電纜進行檢測。通過向電纜中注入低壓脈沖信號，并分析反射波形，可以判斷電纜是否存在不連續點。當屏蔽層存在斷裂或接觸不良時，信號在故障點會產生明顯反射，從而在波形上表現為異常突變。該方法適用于長度較短、結構較簡單的電纜，能夠快速發現疑似故障位置。

對于接地電阻異常或局部腐蝕類故障，可采用直流電橋法進行測量。通過對屏蔽層回路電阻進行精確測量，可以判斷其導通狀態是否良好。當屏蔽層存在高阻接觸或局部斷裂時，測得電阻值會明顯偏離正常范圍。該方法具有精度高、判斷直觀的優點，適用于對屏蔽層完整性要求較高的場景。

在確定故障大致位置后，還需進行精確定位。此時可結合路徑儀與聲磁同步定位技術，對故障點進行精細查找。通過向故障點施加高壓沖擊信號，使其產生放電聲與電磁信號，再利用接收裝置進行同步檢測，可以準確鎖定故障點位置。這種方法在復雜環境或長距離電纜中尤為有效，能夠顯著提高定位精度。

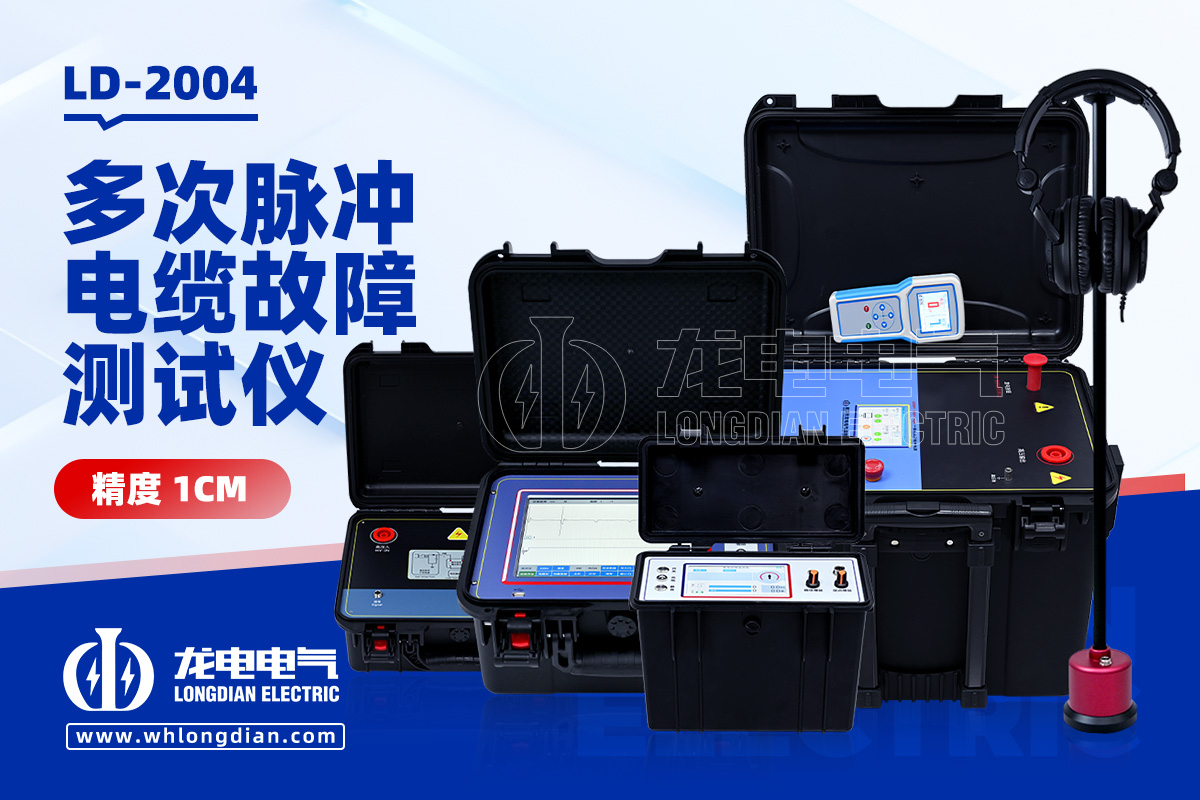

在整個檢測過程中，設備性能直接影響測試效果。高性能電纜故障測試儀應具備多種測試模式、波形分析能力及抗干擾性能，以適應不同工況需求。武漢市龍電電氣設備有限公司生產的電纜故障測試儀，集低壓脈沖、高壓閃測、路徑識別及精確定點功能于一體，配備智能分析系統，可自動識別波形特征，幫助操作人員快速判斷故障類型與位置，大幅提升檢測效率。

此外，在檢測過程中還需注意安全與操作規范。進行高壓沖擊測試時，應確保現場無人員接觸被測電纜，并設置明顯的安全警示標志。同時，測試前應對電纜進行充分放電，避免殘余電荷對設備和人員造成危害。規范的操作流程不僅能保證測試數據的準確性，也能有效降低安全風險。

綜上所述，電纜屏蔽層故障的檢測需要結合多種測試方法與專業設備，通過“初步判斷—精確測量—定位確認”的流程逐步推進。借助先進的電纜故障測試儀及科學的檢測手段，能夠快速定位問題并及時處理，從而保障電力系統的安全穩定運行。
