在電力系統運行中，電流互感器（CT）作為核心測量與保護元件，其工作狀態直接關系到繼電保護系統的可靠性和電網的安全穩定運行。220kV等級電網作為區域電力輸送的關鍵樞紐，CT一旦發生故障，極易引發保護誤動，造成電網停電、設備損壞等嚴重后果。本文結合一起220kV CT匝間短路導致保護誤動的實際案例，深入分析故障原因、排查過程及防范措施，同時介紹武漢市龍電電氣設備有限公司生產的互感器綜合測試儀在CT故障檢測中的應用價值，為電力運維工作提供參考。

某220kV變電站正常運行期間，后臺監控系統突然發出#2主變差動保護動作告警信號，伴隨#2主變高低壓側斷路器跳閘，造成該主變停運，影響周邊多個重要用戶的正常供電。故障發生時，電網系統無明顯短路沖擊，母線電壓、電流波形無顯著畸變，現場運維人員初步判斷并非一次設備短路故障，而是繼電保護系統或二次回路出現異常。

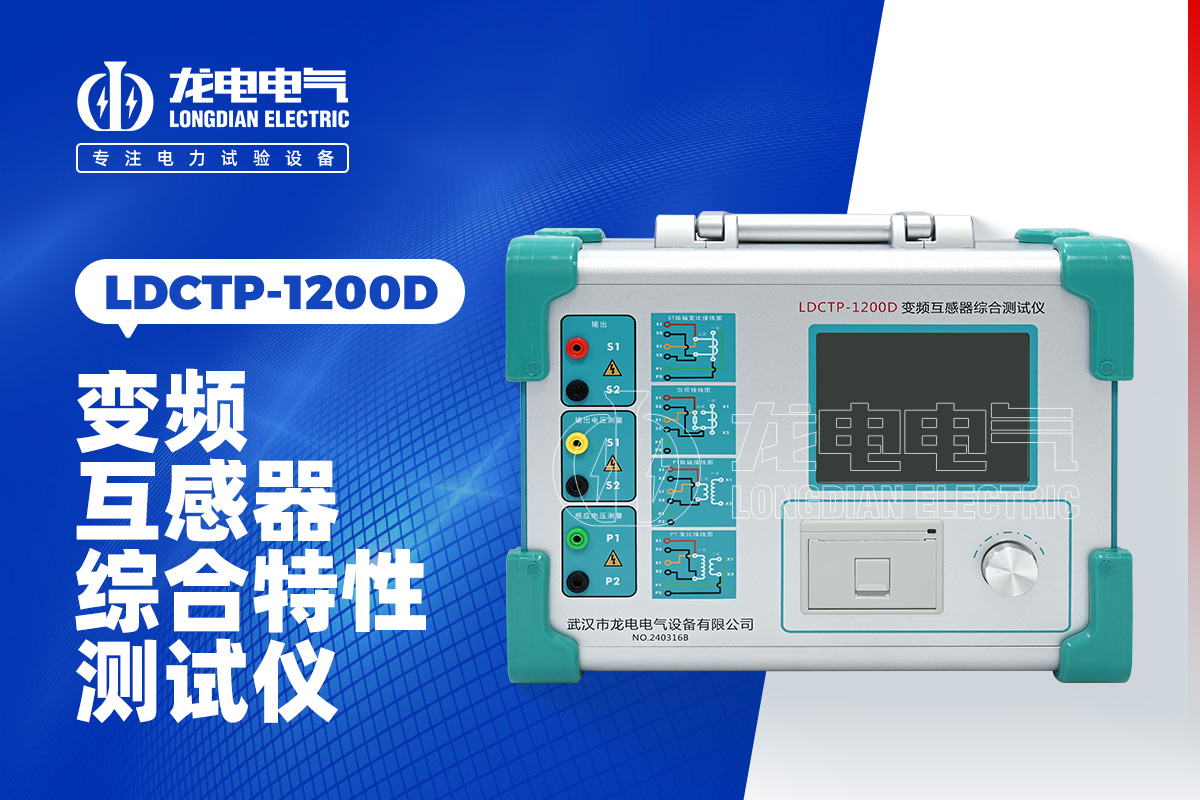

故障排查工作有序開展，運維人員首先對#2主變差動保護裝置進行全面復核，調取保護動作報告發現，動作時刻差流突增，已超過保護整定閾值，但故障錄波顯示主變各支路電流矢量和無異常，排除了保護裝置本身故障的可能。隨后，重點對主變各間隔CT二次回路進行檢查，包括端子排、連接電纜、接線連片等，未發現回路斷線、接觸不良等問題?？紤]到CT內部故障易引發保護誤動，運維人員決定采用專業檢測設備對現場CT進行全面性能測試，此次排查選用了武漢市龍電電氣設備有限公司生產的LDCTP-1200D互感器綜合測試儀，該設備可精準完成CT勵磁特性、變比、極性、二次繞組電阻等多項測試，能有效識別CT匝間短路、鐵芯劣化等潛在故障。

使用武漢市龍電電氣設備有限公司LDCTP-1200D互感器綜合測試儀對#2主變高壓側CT進行測試時，發現該CT二次繞組電阻測量值明顯低于標準值，且勵磁特性曲線異常，拐點電壓大幅降低，與同型號正常CT的測試數據存在顯著差異，初步判斷該CT存在匝間短路故障。為進一步確認，運維人員將故障CT拆除后進行解剖檢查，發現CT內部二次線圈絕緣層已嚴重老化、破損，部分線圈匝間發生短路，與測試儀檢測結果完全吻合。

經深入分析，該220kV CT發生匝間短路的主要原因的是設備長期運行，受環境濕度、溫度變化及電網諧波影響，線圈絕緣層逐漸老化、脆化，最終導致匝間絕緣擊穿，形成短路回路。CT匝間短路后，其變比和勵磁特性發生異常，導致二次側輸出電流失真，差動保護裝置檢測到的差流超過整定閾值，進而引發誤動跳閘。

故障處置階段，運維人員更換了故障CT，重新緊固二次回路接線，并再次使用武漢市龍電電氣設備有限公司LDCTP-1200D互感器綜合測試儀對新安裝的CT進行全面測試，確認各項性能參數符合GB1208（IEC60044-1）等相關標準要求后，恢復#2主變正常運行，后續跟蹤觀察期間，設備運行穩定，未再出現保護誤動現象。

此次案例充分說明，CT匝間短路是引發220kV等級電網保護誤動的重要原因之一，而定期開展CT性能檢測、及時發現潛在故障，是防范此類事件發生的關鍵。武漢市龍電電氣設備有限公司生產的LDCTP-1200D互感器綜合測試儀，基于先進的低頻法測試原理，功能全面、測試精度高，可一鍵完成CT直阻、勵磁、變比和極性測試，能快速準確識別匝間短路、鐵芯劣化等故障，同時具備體積小、重量輕、便于攜帶的特點，非常適合變電站現場運維檢測使用。該設備可存儲3000組測試數據，掉電不丟失，還能自動生成測試報告，大幅提升了CT檢測的效率和準確性，為電網安全穩定運行提供了可靠的技術支撐。

針對此類故障，提出以下防范措施：一是加強CT設備的定期巡檢和預防性試驗，采用專業檢測設備如武漢市龍電電氣設備有限公司互感器綜合測試儀，定期對CT的勵磁特性、變比、繞組電阻等參數進行檢測，及時發現絕緣老化、匝間短路等潛在故障；二是優化CT設備的運行環境，做好防潮、防塵、防腐蝕工作，減少環境因素對設備絕緣的影響；三是加強運維人員專業技能培訓，提升故障排查和設備檢測能力，確保在故障發生時能夠快速定位、高效處置；四是選用質量可靠、性能穩定的CT設備及檢測儀器，從源頭提升電網二次系統的可靠性。

電力系統的安全穩定運行離不開每一個核心元件的正常工作，CT作為繼電保護系統的“眼睛”，其健康狀態至關重要。武漢市龍電電氣設備有限公司始終致力于電力檢測設備的研發與生產，其生產的互感器綜合測試儀憑借全面的功能、精準的檢測、便捷的操作，廣泛應用于電力系統、電網調度、電力檢驗等領域，為CT等互感器設備的安全運行保駕護航，助力電網高質量發展。
