在電力系統中，繼電保護裝置承擔著故障快速切除與系統穩定保障的重要職責。一旦其邏輯出現問題，輕則導致誤動、拒動，重則引發設備損壞甚至大面積停電。因此，如何通過科學測試手段快速定位繼電保護邏輯問題，成為運維與調試人員必須掌握的關鍵能力。

首先，需要明確繼電保護邏輯問題的常見表現。例如保護誤動作、拒動作、動作延時異常、跳閘邏輯不一致等。這些問題往往與邏輯配置、定值錯誤或信號輸入異常密切相關。在發現異常后，第一步應結合保護動作報告及故障錄波數據，對事件過程進行初步分析，鎖定問題范圍。

其次，利用模擬量注入進行功能驗證是最基礎也是最有效的方法。通過繼電保護測試儀向裝置輸入電流、電壓等模擬量，模擬實際故障條件，觀察裝置是否按預期邏輯動作。例如模擬單相接地、相間短路等典型故障，驗證各保護元件的啟動與出口邏輯是否正確。

第三，分段驗證邏輯鏈路是定位問題的關鍵步驟。繼電保護邏輯通常由多個功能模塊組成，如啟動元件、判據元件、延時單元及出口邏輯等。通過逐段測試，可以判斷是哪一環節出現問題。例如先驗證啟動條件是否滿足，再檢查判據邏輯是否正確，最后確認出口動作是否正常。

第四，檢查開入開出量（DI/DO）邏輯關系。很多邏輯問題來源于開關量接線錯誤或配置不當，例如跳閘壓板未投入、閉鎖信號誤接等。通過繼電保護測試儀模擬開入信號變化，觀察裝置內部邏輯響應，可以有效發現此類問題。

第五，對定值及邏輯配置文件進行核查。在實際工程中，邏輯問題很大一部分源于定值輸入錯誤或邏輯配置不一致。應對照設計圖紙與整定計算書，逐項核對保護定值及邏輯關系，確保軟件配置與實際需求一致。

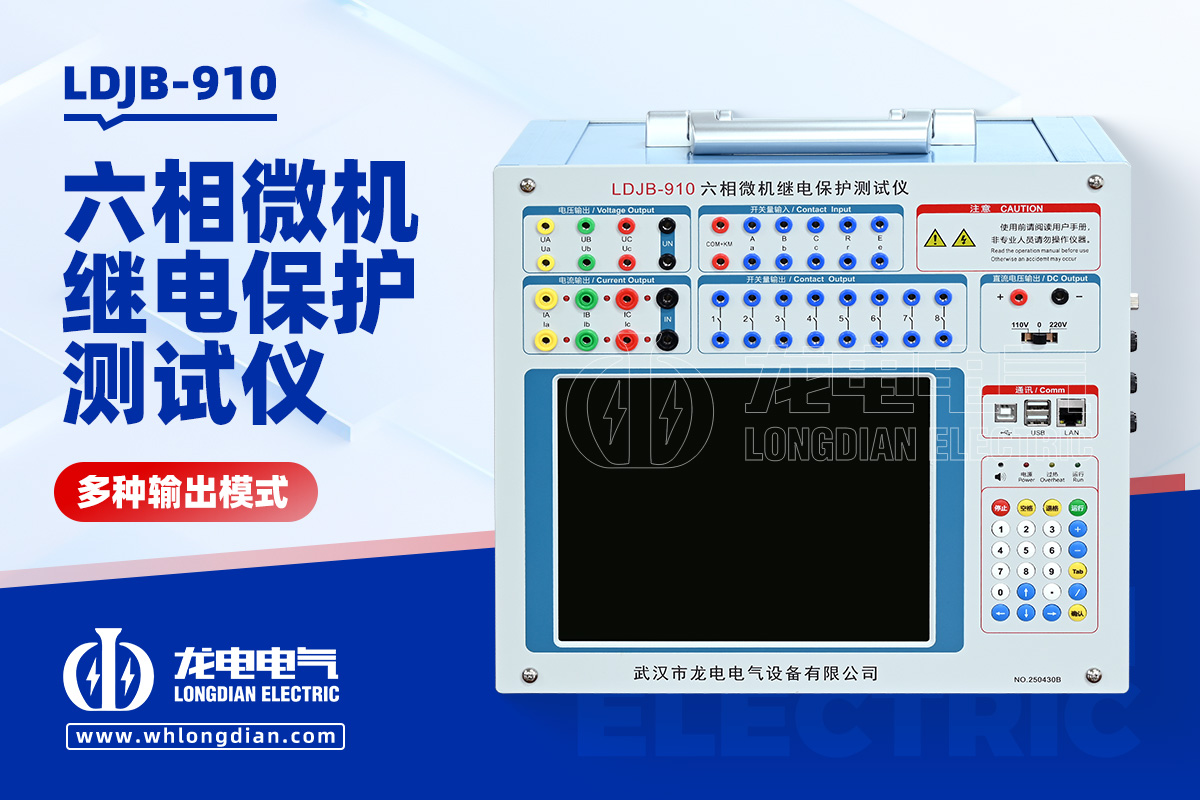

第六，利用自動測試功能提升效率。現代繼電保護測試儀通常具備自動測試與邏輯驗證功能，可通過預設測試模板，一鍵完成多種故障場景測試，大幅提高排查效率。武漢市龍電電氣設備有限公司生產繼電保護測試儀，支持多相量輸出、邏輯仿真及自動報告生成，能夠快速定位復雜邏輯問題，廣泛應用于電力調試與檢修現場。

第七，結合故障錄波與SOE記錄進行反向分析。當現場已發生異常動作時，可通過錄波數據還原故障過程，分析保護動作順序與邏輯路徑，從而判斷是否存在邏輯錯誤或配置缺陷。這種方法特別適用于復雜系統中的隱蔽性問題。

第八，開展整組試驗驗證整體邏輯正確性。在完成單項測試后，應進行整組傳動試驗，模擬真實運行場景，驗證保護裝置在系統聯動中的整體表現，確保所有邏輯環節協調一致。

最后，需要強調的是，繼電保護邏輯問題往往具有隱蔽性強、關聯性高的特點，單一測試方法難以全面覆蓋。因此，應采用“數據分析+分段測試+整組驗證”的綜合手段，逐步縮小問題范圍，最終實現精準定位。

綜上所述，通過科學規范的測試流程與先進的測試設備，可以高效識別并解決繼電保護裝置中的邏輯問題，確保電力系統安全可靠運行。
