在電力系統的運行與維護中，高壓斷路器承擔著“控制與保護”雙重任務，其機械性能的優劣，直接影響整個電網的安全與穩定。為精準掌握斷路器的動作狀態，高壓開關動作特性測試儀應運而生。除了常見的時間、速度參數外，“行程參數”同樣是反映斷路器機械狀態的重要依據。本文將帶您深入了解行程參數的定義、類型、意義及武漢龍電電氣測試儀的技術優勢。

什么是行程參數？

行程參數（Stroke Parameters）是指斷路器觸頭在合閘與分閘動作過程中，動觸頭從起始位置到終止位置所移動的距離及相關位移特性。
通過行程測量，可以判斷斷路器是否合閘到位、分閘距離是否合格、滅弧間隙是否合理，從而為斷路器的動作可靠性提供關鍵依據。

主要行程參數分類

◆ 總行程（Total Stroke）
指動觸頭從合閘位置到分閘位置的總位移距離，是最基本的行程指標?？傂谐滩蛔憧赡軐е聰嗫陂g隙偏小、絕緣距離不夠；過大會引起機構沖擊、動作不協調。

◆ 接觸行程（Contact Stroke）
合閘過程中，觸頭剛接觸后到完全壓緊的位移距離。它反映觸頭的接觸壓力與可靠性，行程過短易接觸不良，過長會增加磨損與反彈。

◆ 過行程（Overtravel）
合閘后，觸頭在達到接觸點后繼續向前移動的一段距離，用以保證接觸壓力。若過行程過小，可能導致觸頭接觸不牢；過大則會增加機械應力，影響使用壽命。

◆ 反彈距離（Rebound Distance）
觸頭在合閘后由于機械慣性反彈的最大位移。反彈過大可能導致觸頭電弧、燒蝕等問題。

◆ 分閘行程（Opening Stroke）
觸頭從合閘位置到完全斷開的位移距離，直接決定斷口間隙。分閘行程不足會造成絕緣距離不夠，影響開斷性能。

◆ 滅弧間隙（Arcing Distance）
指觸頭開始分離到電弧完全拉斷之間的間距，是滅弧性能的重要指標之一。

行程參數的重要意義

◆ 反映機械裝配精度
行程參數的偏差往往說明機構連桿、支點磨損或裝配不當，需及時調整。

◆ 判斷觸頭磨損與老化
行程逐漸減小可能是觸頭磨損、彈簧疲勞或連接松動的信號。

◆ 保障分斷與合閘可靠性
正確的行程確保斷路器能可靠分斷與閉合，提高電弧熄滅和電氣絕緣性能。

◆ 輔助預測性維護
定期檢測行程變化，可建立設備運行趨勢圖，預測機構老化程度，為維護計劃提供數據支撐。

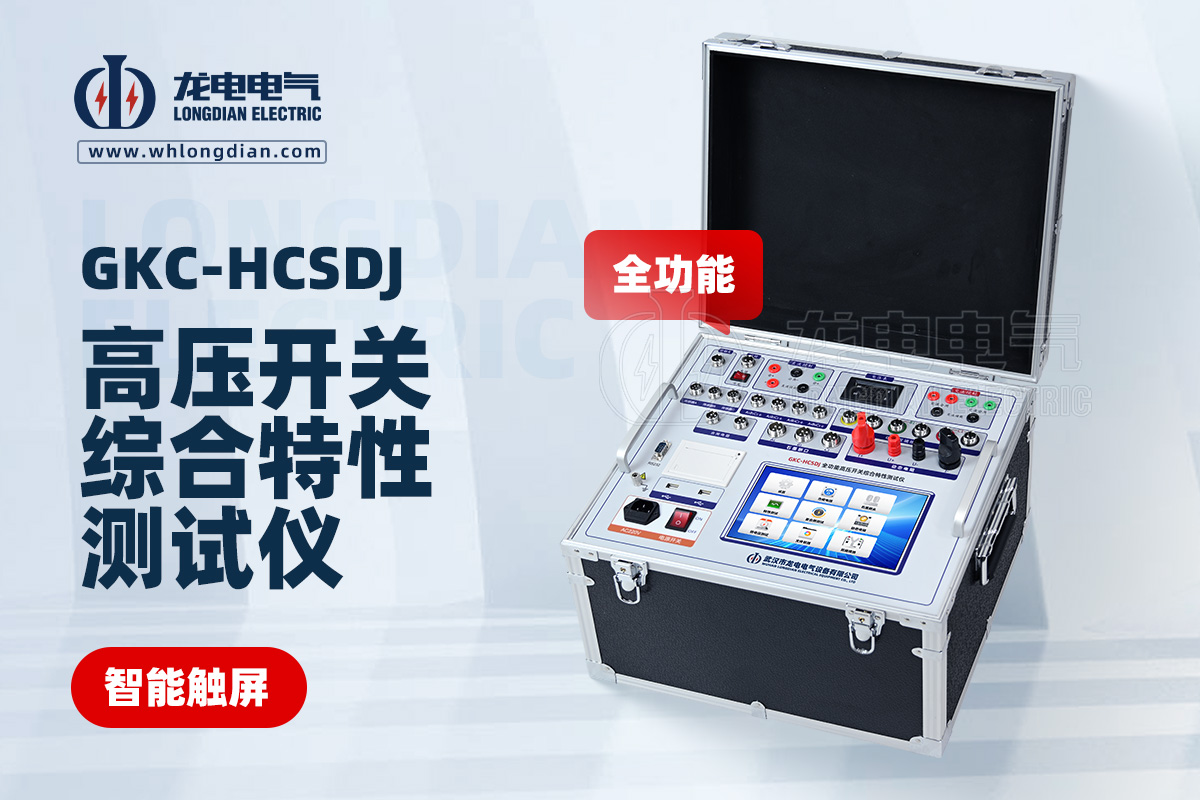

武漢龍電電氣高壓開關動作特性測試儀的行程測試優勢

武漢龍電電氣自主研發的高壓開關動作特性測試儀，在行程測試方面具備以下技術亮點：

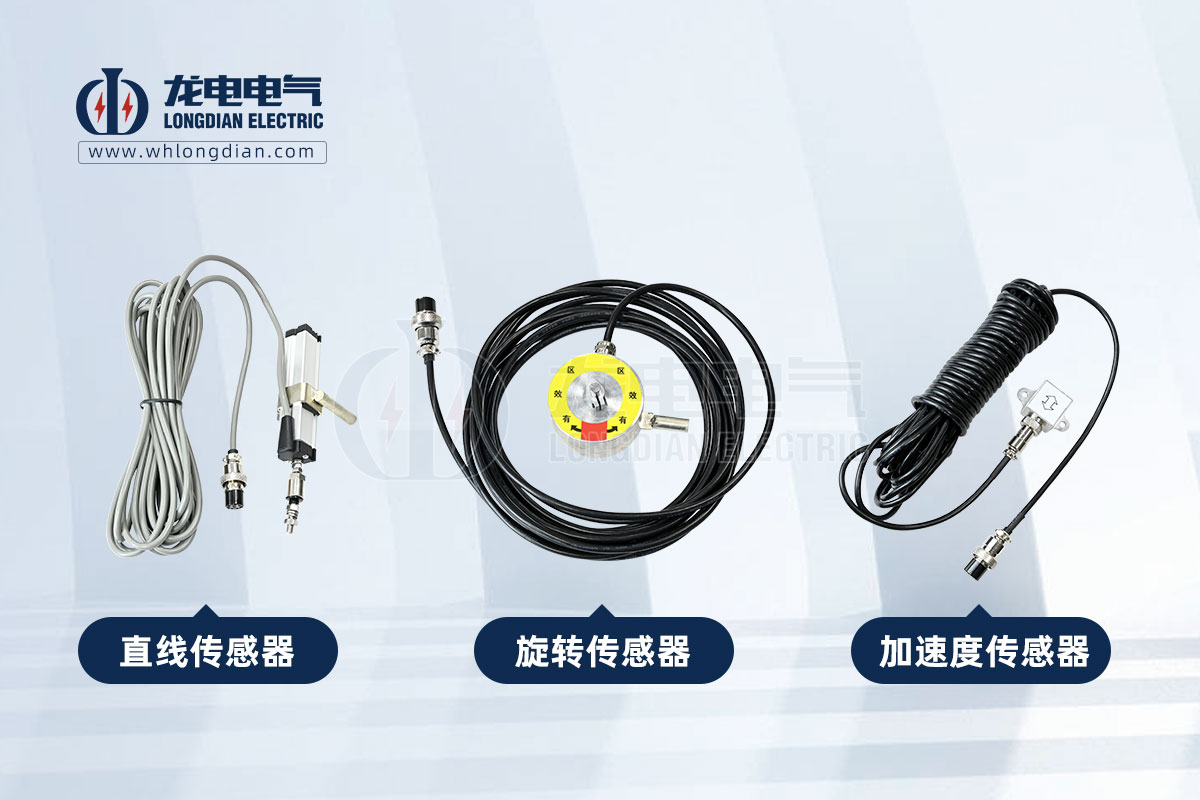

◆ 高精度位移傳感器：采用激光或電阻式位移傳感器，分辨率高、穩定性強；

◆ 多參數同步測量：可同時采集時間、速度、行程等數據，多維度分析動作特性；

◆ 自動曲線生成：實時繪制位移-時間曲線、速度-行程曲線，清晰展示動作全過程；

◆ 智能判定功能：自動計算總行程、過行程、反彈距離等指標，并與標準值對比；

◆ 數據可視化管理：內置大屏觸控系統，結果直觀呈現，可導出報告或上傳企業檢測平臺；

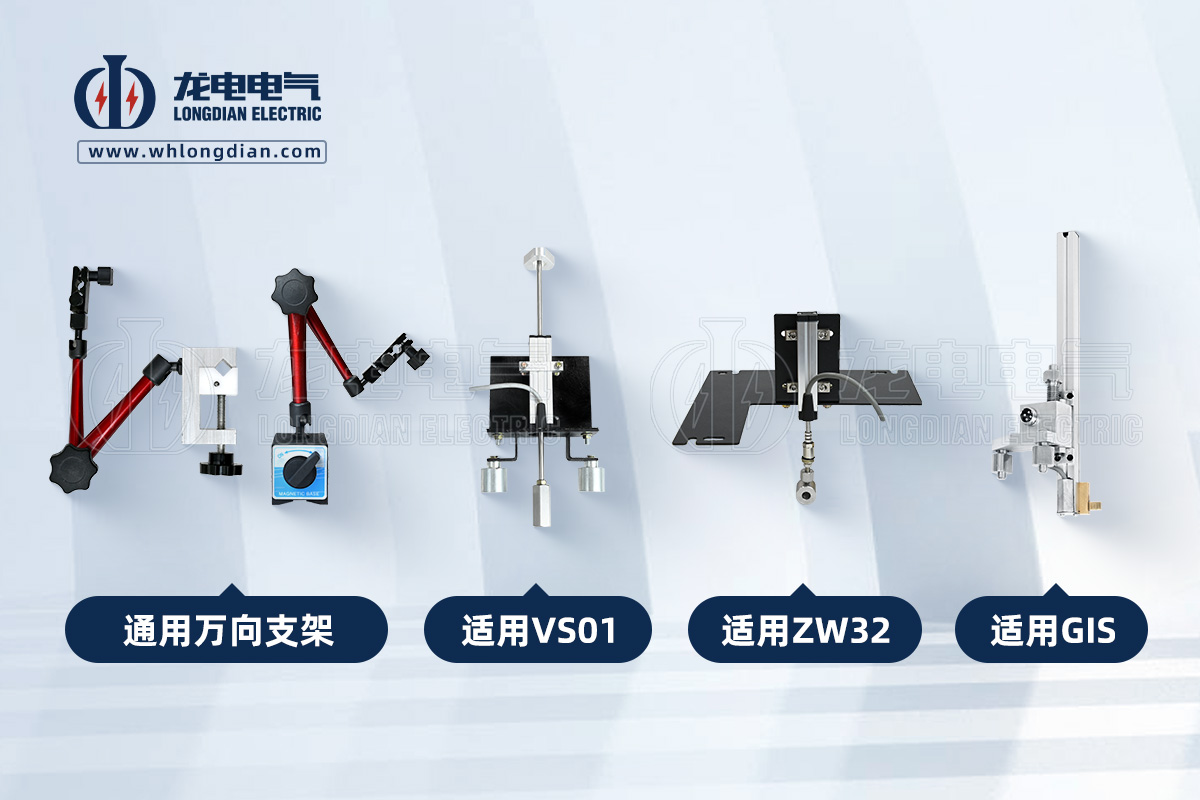

◆ 適配多型號斷路器：兼容真空、SF?、少油及多油型高壓斷路器的行程測試。

行程參數是高壓斷路器機械檢測中最直觀、最關鍵的指標之一。通過對行程、過行程及反彈距離等數據的精確測量，技術人員可全面掌握斷路器的機械性能與健康狀態。
武漢龍電電氣秉承“精準、智能、可靠”的研發理念，不斷優化高壓開關動作特性測試儀的行程測試功能，為電力檢測提供更科學、更高效的技術支持，助力電網安全穩定運行。
