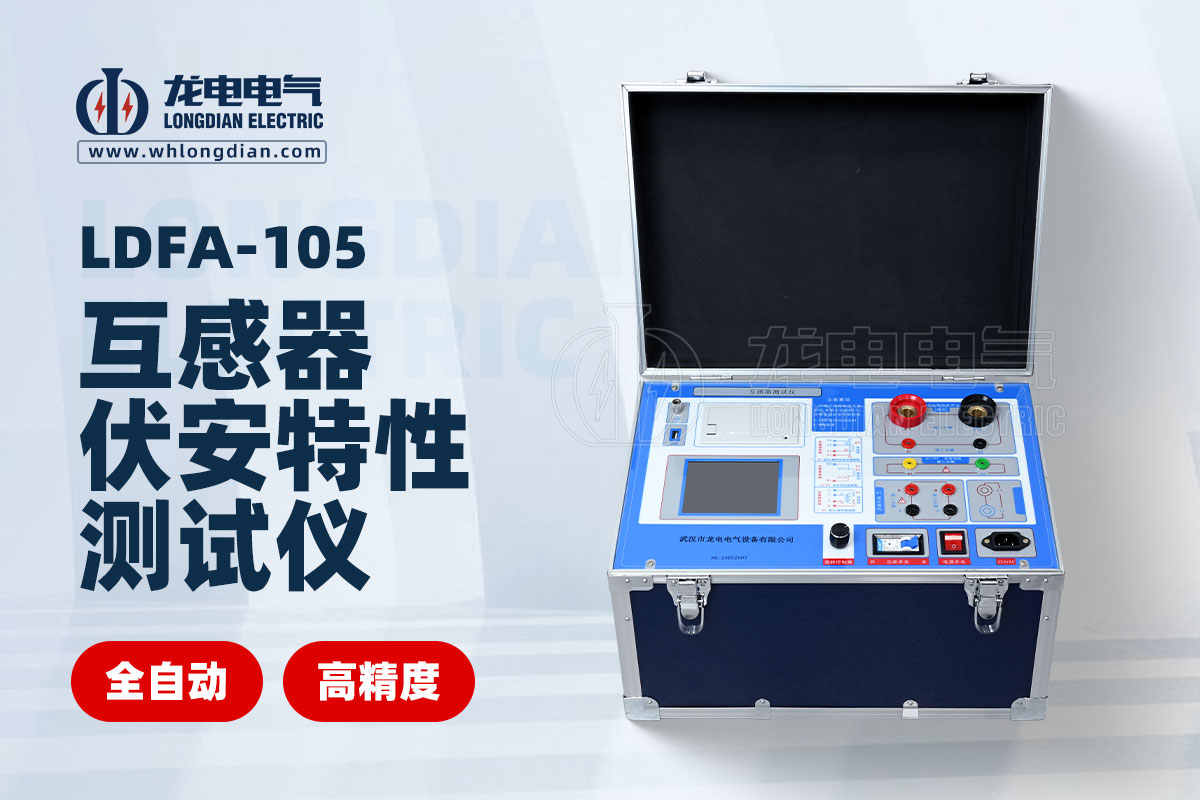

互感器伏安特性測試儀主要用于精確測量互感器的伏安特性、變比、極性、相位差等參數，從而對互感器的性能進行檢測、校驗，保障電力系統及各類電氣設備中互感器可靠運行。

以下是互感器伏安特性測試儀主要技術參數詳細介紹：

測量范圍

◆ 電壓測量范圍：通常涵蓋較寬的區間，例如從幾伏到數千伏不等。一些高品質的測試儀，其電壓測量下限可能低至 1V 左右，這能滿足對小容量互感器起始特性的精準測試；而電壓測量上限可高達 2000V 甚至更高，足以應對高電壓等級互感器在正常工作及特殊工況下的電壓特性檢測，比如在大型變電站中用于檢測 220kV、500kV 電壓等級系統內的互感器伏安特性時，就需要有足夠高的電壓測量上限來保證測量全面性。

◆ 電流測量范圍：同樣有著寬泛的范圍，從毫安級別到幾十安培。較小的電流測量下限，像 1mA 左右，可以精確測量互感器在低電流激勵時的特性變化；而電流測量上限達到幾十安培，能滿足對大電流互感器在大負荷等情況下的檢測需求，例如工廠中那些用于大電流傳輸線路監測的互感器進行測試時，就依靠測試儀較寬的電流測量范圍來獲取準確數據。

測量精度

◆ 電壓測量精度：一般以誤差百分比來衡量，常見的高精度測試儀電壓測量精度可達 ±0.5% 甚至更高。這意味著在實際測量中，所測得的電壓值與真實值的偏差極小，比如實際電壓為 1000V 時，按照 ±0.5% 的精度，測量結果會在 995V 到 1005V 之間，為判斷互感器的電壓特性是否符合標準提供了可靠依據，尤其對于那些對電壓參數精度要求極高的計量用互感器檢測，高精度的電壓測量至關重要。

◆ 電流測量精度：同樣多以誤差百分比體現，優秀的測試儀電流測量精度能達到 ±0.5% 左右。精準的電流測量精度保證了在不同電流工況下，對互感器電流特性的準確把握，比如在檢測電流互感器在不同負載電流下的變比情況時，高精度的電流測量可精準反映其實際變比是否在合格范圍內，避免因測量誤差導致對互感器性能的誤判。

輸出容量

◆ 輸出容量決定了測試儀能夠?yàn)榛ジ衅魈峁┒啻蟮募罟β?，通常以伏安（VA）為單位來表示。一般其輸出容量有不同的擋位可供選擇，從幾百 VA 到數千伏安不等。在測試大容量、高阻抗的互感器時，就需要較大的輸出容量來確保能夠?yàn)榛ジ衅魈峁┳銐虻募睿蛊淠軌蛘＿M(jìn)入相應的工作狀態以準確呈現其伏安特性；而對于小容量互感器，可選擇相對較小的輸出容量擋位，這樣既滿足測試需求，又能避免因過大的激勵功率對互感器造成潛在損壞。

工作頻率

◆ 互感器伏安特性測試儀的工作頻率范圍也是一項關鍵參數。多數測試儀的工作頻率范圍涵蓋了工頻（50Hz 或 60Hz）及其附近一定的頻段，例如從 45Hz 到 65Hz。這是因?yàn)樵趯?shí)際電力系統應用中，互感器大多是在工頻環境下工作，準確測試其在工頻及其相近頻率下的伏安特性，能真實反映互感器在實際運行中的性能表現。不過，部分先進的測試儀還可以拓展到一定的高頻段，這對于研究一些特殊應用場景下互感器的高頻特性，比如在含有電力電子設備、高頻干擾環境下的互感器性能檢測有重要意義。

相位測量精度

◆ 相位測量精度反映了測試儀對互感器電壓與電流之間相位差測量的準確程度，通常要求相位測量精度在 ±1° 以內。精確的相位測量在分析互感器的矢量特性、判斷其是否存在極性接反或者相角偏差等問題時極為關鍵，例如在繼電保護系統中，互感器的相位準確性直接影響到保護裝置動作的正確性，通過高精度的相位測量，能及時排查出互感器在這方面可能存在的隱患。

顯示與操作

◆ 顯示屏：多采用大屏幕液晶顯示屏（LCD），具有清晰、直觀的顯示效果，能同時展示多個測量參數，如電壓值、電流值、相位差、伏安特性曲線等，方便操作人員一目了然地獲取測試結果和分析互感器特性。

◆ 操作方式：一般具備便捷的人機交互界面，可通過觸摸按鍵或者實體按鍵操作，操作流程簡單易懂，即使是非專業技術人員經過簡單培訓也能快速上手進行測試操作，而且有些測試儀還支持與外部設備（如電腦）進行連接，便于對測試數據進行進一步的存儲、分析和打印等處理。

安全性能

◆ 絕緣性能：測試儀的外殼與內部電路之間有著良好的絕緣設計，絕緣電阻通常要求達到很高的數值，比如數千兆歐甚至更高，能有效防止操作人員觸電風險，保障測試過程中的人身安全；同時在高電壓輸出情況下，也可避免因絕緣問題導致的短路等電氣故障。

◆ 過載保護：具備完善的過載保護功能，當輸出電流、電壓等超出設定的安全范圍時，能夠自動切斷輸出，保護測試儀自身以及被測試的互感器不受損壞，確保在各種復雜的測試環境下都能安全可靠地運行。

武漢市龍電電氣設備有限公司是一家集研發、生產、銷售于一體的綜合性電力檢測設備制造商與服務商，專注于互感器伏安特性測試儀等電力試驗設備的研發與生產。深耕電力行業多年，公司憑借優秀的產品品質、實惠的價格以及終身質保的承諾，贏得了廣泛的客戶信賴。我們承諾24小時不間斷為您提供專業的技術支持，確保您的設備始終處于最佳狀態。選擇龍電電氣，選擇專業與信賴！
