高壓電纜核相的工作原理主要基于以下兩個方面：

① 相位的概念

在交流電力系統中，電壓和電流都是隨時間變化的正弦波。相位是描述正弦波在時間軸上的位置關系的一個參數。對于三相交流系統，通常分為 A、B、C 三相，它們的相位依次相差 120 度。當兩個電源或兩段電纜的相位相同時，它們的電壓和電流波形在時間上是同步的；當相位不同時，它們的波形會有一定的時間差。

② 核相的方法及原理

基于電壓互感器的核相原理

◆ 傳統的高壓電纜核相方法通常采用電壓互感器。將兩個電壓互感器分別連接到需要核相的兩段電纜上，通過測量互感器二次側的電壓來判斷兩段電纜的相位關系。

◆ 如果兩段電纜的相位相同，那么在同一時刻，兩個電壓互感器二次側的電壓波形應該是完全一致的。通過比較兩個二次側電壓的幅值、相位和頻率等參數，可以確定兩段電纜的相位是否一致。無線高壓核相儀的原理

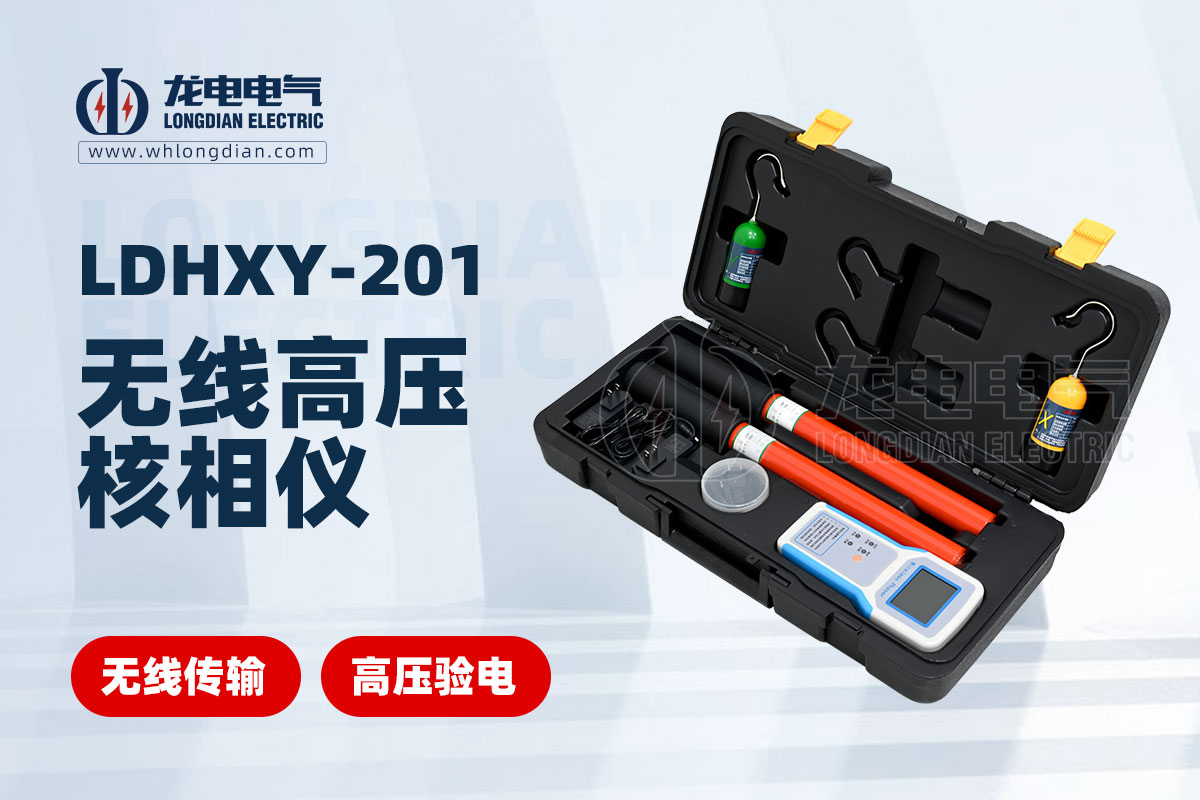

◆ 無線高壓核相儀采用先進的電子技術和無線通信技術。它通常由兩個測試探頭和一個接收器組成。

◆ 測試探頭分別接觸需要核相的兩段電纜，測量電纜上的電壓信號，并將信號通過無線方式發送給接收器。

◆ 接收器對接收到的信號進行處理和分析，通過比較兩個信號的相位差來判斷兩段電纜的相位關系。如果相位差為零，則說明兩段電纜的相位一致；如果相位差不為零，則說明兩段電纜的相位不同。

總的來說，高壓電纜核相的工作原理是通過測量和比較兩段電纜上的電壓信號的相位關系，來確定它們的相位是否一致。不同的核相方法和儀器可能采用不同的技術手段，但基本原理都是基于對電壓信號的相位分析。
