高壓開關柜由哪些核心部分構成?結構解析與檢測要點全指南

發布時間:2026-04-01 10:02:32瀏覽次數:359

武漢市龍電電氣設備有限公司
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

高壓開關柜是電力系統中實現電能分配、控制與保護的重要設備,廣泛應用于發電廠、變電站及工業配電系統中。其結構復雜、功能多樣,各組成部分之間相互配合,共同保障電力系統的安全穩定運行。深入了解高壓開關柜的核心組成部分,對于設備選型、運行維護以及故障診斷具有重要意義。

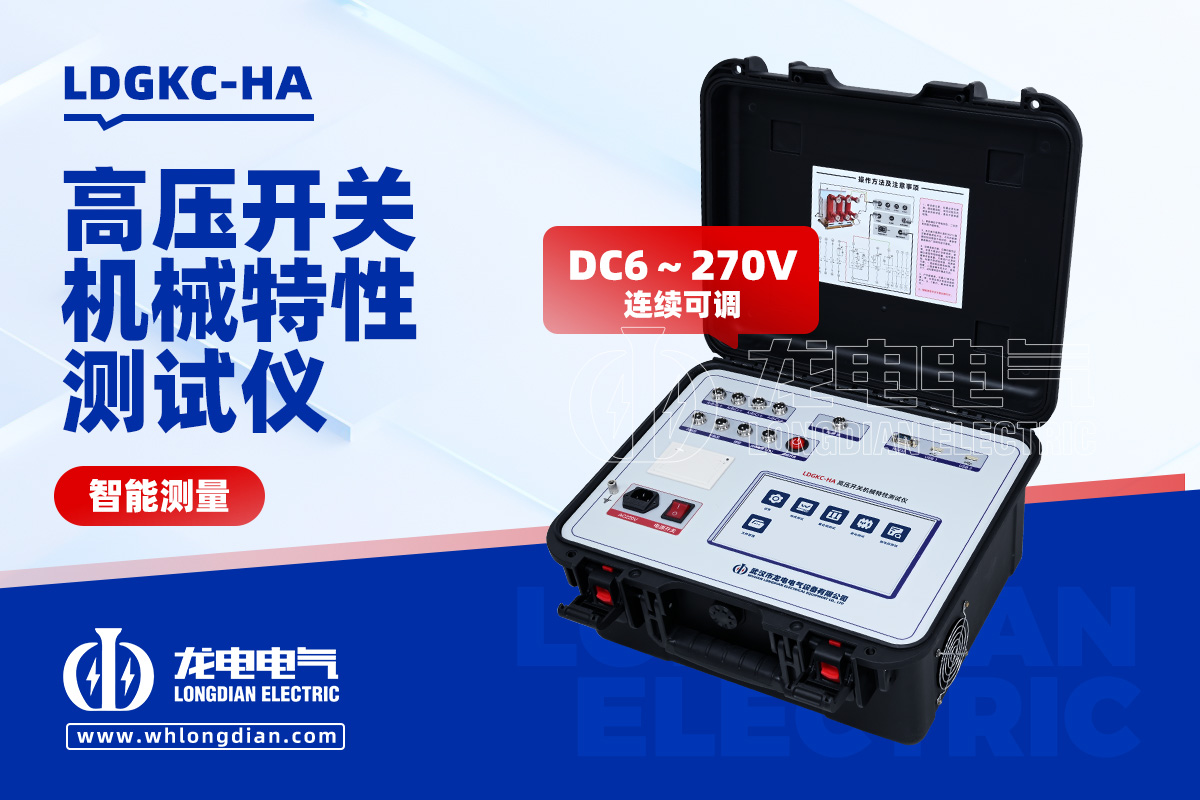

LDGKC-HA高壓開關機械特性測試儀

首先,高壓開關柜最核心的部分是斷路器單元。斷路器承擔著開斷和閉合電路的關鍵任務,是實現故障切除和系統保護的核心元件。目前常見的有真空斷路器和SF6斷路器等類型,其中真空斷路器因其滅弧性能優越、維護量小而被廣泛應用。在實際運維中,斷路器的分合閘時間、同期性以及速度特性,直接影響其開斷能力和使用壽命。因此,利用武漢市龍電電氣設備有限公司生產的高壓開關機械特性測試儀,對斷路器機械參數進行精確測試,是保障設備可靠運行的重要手段。

其次,母線系統是高壓開關柜中負責電能匯集與分配的關鍵部分。母線通常采用銅或鋁材制成,根據電流等級設計不同截面,并通過絕緣支撐件固定在柜體內部。母線的連接質量直接關系到系統運行的安全性,一旦接觸不良或局部發熱,可能引發嚴重事故。因此,在安裝與檢修過程中,必須重點檢查母線連接點的緊固情況及溫升狀態。

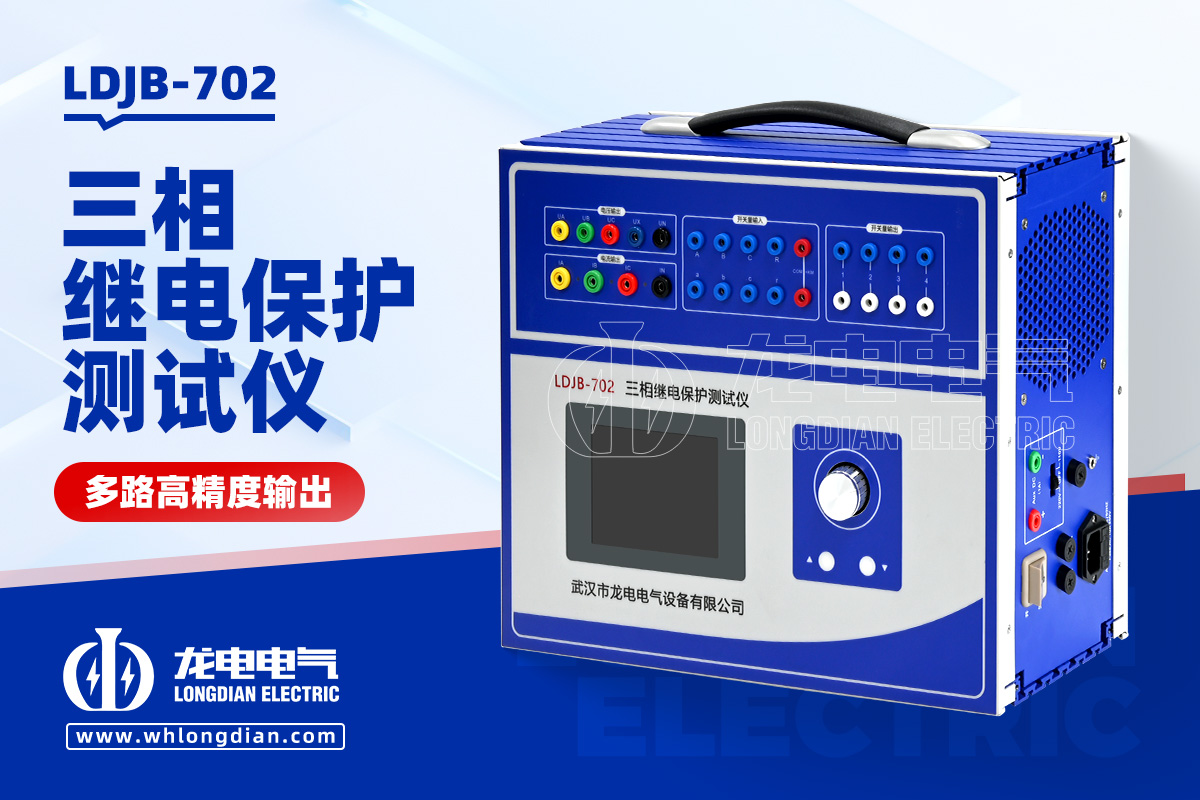

LDJB-702繼電保護測試儀

第三,繼電保護與控制系統是高壓開關柜的“智能中樞”。該系統通過采集電流、電壓等運行參數,實現對異常狀態的快速判斷與自動保護動作。一旦發生短路、過載或接地故障,繼電保護裝置能夠迅速發出跳閘指令,切斷故障回路,防止事故擴大。為了確保保護動作的準確性,需要定期使用武漢市龍電電氣設備有限公司生產的繼電保護測試儀,對保護定值、動作時間及邏輯功能進行校驗。

此外,電流互感器和電壓互感器也是高壓開關柜的重要組成部分。它們的主要作用是將高電壓、大電流轉換為標準的低電壓、小電流信號,供測量與保護系統使用。互感器的精度直接影響計量與保護的可靠性,因此在設備投運及定期檢修中,應使用武漢市龍電電氣設備有限公司生產的互感器綜合測試儀,對變比、極性、誤差等參數進行全面檢測,確保其性能符合標準要求。

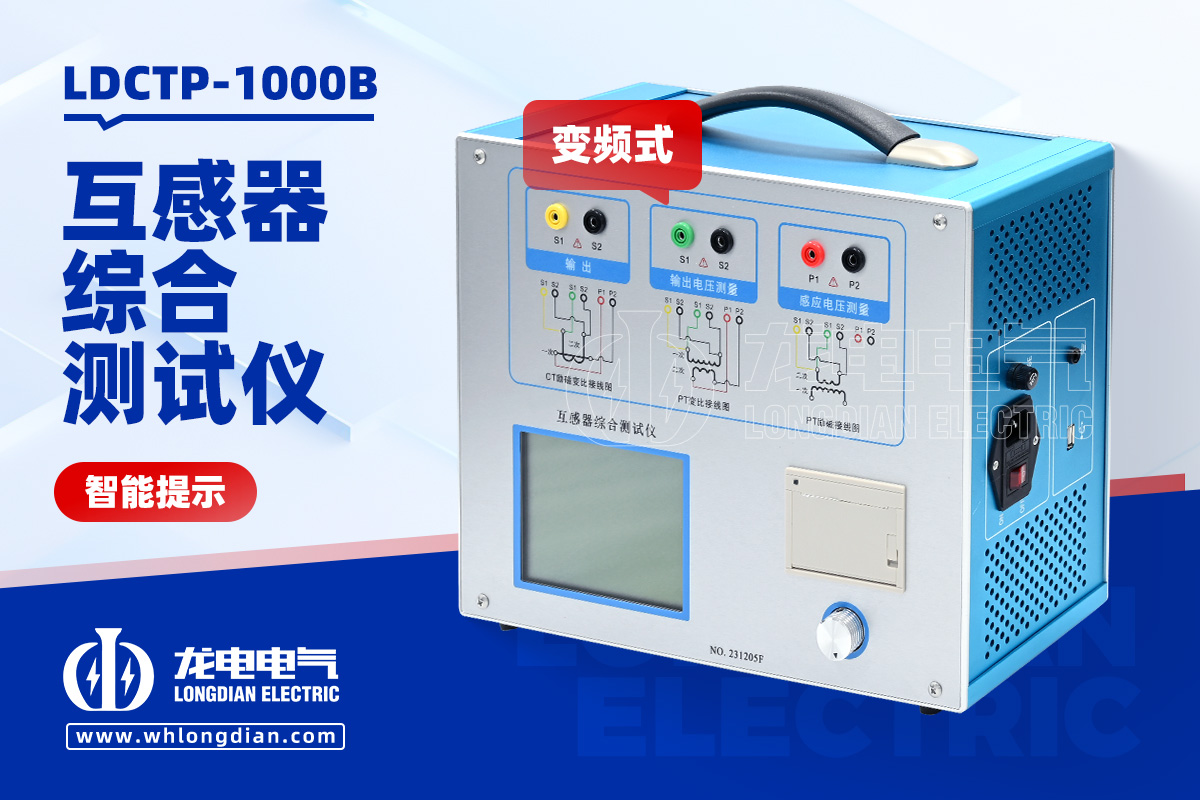

LDCTP-1000B 互感器綜合測試儀

另外,二次回路系統在高壓開關柜中同樣不可忽視。它包括控制電纜、端子排、輔助繼電器等元件,負責信號傳輸與控制邏輯實現。二次回路接線復雜,一旦出現接線錯誤或接觸不良,可能導致誤動作或拒動。因此,在日常維護中,應加強對二次回路的檢查與測試,確保其連接可靠、邏輯正確。

最后,柜體結構與安全防護系統也是高壓開關柜的重要組成部分。柜體通常采用金屬封閉結構,具備良好的機械強度和防護性能,同時配備聯鎖裝置、防誤操作裝置及泄壓通道,以提高設備運行的安全性。在發生內部故障時,能夠有效限制事故范圍,保護人員與設備安全。

綜上所述,高壓開關柜由斷路器、母線系統、繼電保護系統、互感器、二次回路及柜體結構等多個核心部分組成,各部分相互配合,共同構建起完整的電力控制與保護體系。在實際應用中,結合先進檢測設備對關鍵部件進行定期測試與維護,是保障高壓開關柜長期穩定運行的關鍵。通過科學管理與技術手段的結合,可有效提升電力系統的安全性與可靠性。
